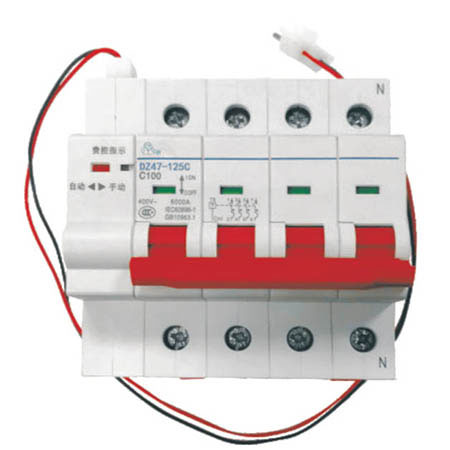

DZ47LE-125C小型重合閘斷路器

產品詳情
返回

一，DZ47LE-125C斷路器用途

DZ47-125C小型重合間斷路器(即SLDB1電能表外置斷路器)適用於交流50Hz(或60Hz),額定電壓230/400V,額定電流至125A的線路中;該產品受電能表信號控制或遠程信號控制而進行分閘或合閘，同時對線路起過載和短路保護作用,也可以在正常情況下作為線路的不頻繁操作,產品廣泛用於國家電網智能化改造中。

產品符合標準:GB/T10963.1、IEC60898-1標準要求。

二，DZ47LE-125C斷路器產品特點

● DZ47-125C小型重合閘斷路器,由1P+N（或2P）、3P+N(或4P)高分斷小型斷路器和18MM寬的標準1P智能脫扣重合閘模塊拼裝而成；
● 該產品需接收遠程控制信號（如電能表控制信號等）來實現遠程重合閘功能；
● 該產品具有短路、過載保護功能;
● 該產品設有「自動」「手動」二種工作模式，並有LED指示燈(亮為正常有費狀態)；

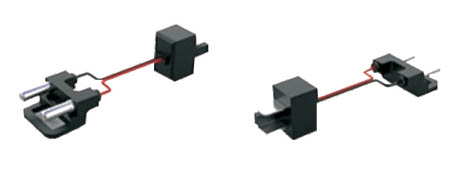

● 該產品側面設有合閘信號（C）和反饋信號（F）的標準接口;
● 該產品在「手動」模式下,不支持遠程合閘功能(如同電能表預費付專用斷路器功能)
● 該產品在任何狀態下接收分閘命令脫扣後,人功手動將無法合閘，且合閘時,內部觸頭始終處於斷開位置；
● 該產品且有記憶功能,當停電後再次來電,產品始終保持停電時的工作狀態；
● 該產品的遠程自動合閘時間<2S；
● 該產品的智能脫扣重合閘模塊的靜態功耗<0.2MA；
● 該產品在處於「用戶欠費」狀態下內部觸頭始終處於斷開位置,人工手動將無法合閘；
● 該產品採用內部軸同步傳動方式實現自動合閘功能；
● 該產品符合2015年國家電網技術規範

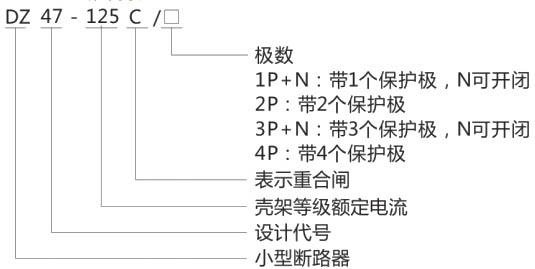

三，DZ47LE-125C斷路器型號及含義

DZ47LE-125C小型重合閘斷路器-上海人民電器開關廠集團有限公司

常規有：DZ47-125C/1P,DZ47-125C/2P,DZ47-125C/3P,DZ47-125C/4P

四，正常工作和安裝條件

● 海拔高度: 不超過2000米；
● 周圍空氣溫度:不超過+40℃,不低於-5℃,且24小時內平均值不超過+35℃；
● 安裝地點的相對溼度: 在高溫度為+40℃時不超過50%,在較低溫度下允許有較高的相對溼度例如20℃時達90%,並考慮到因溫度變化發生在產品表面上的凝露；
● 安裝條件: 安裝在無衝擊振動及無雨雪侵襲的地方;在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵；
● 汙染等級: 2；
● 安裝類別: Ⅲ；
● 電磁環境為環境B；
● 採用標準安裝軌(TH35-7.5型)安裝；

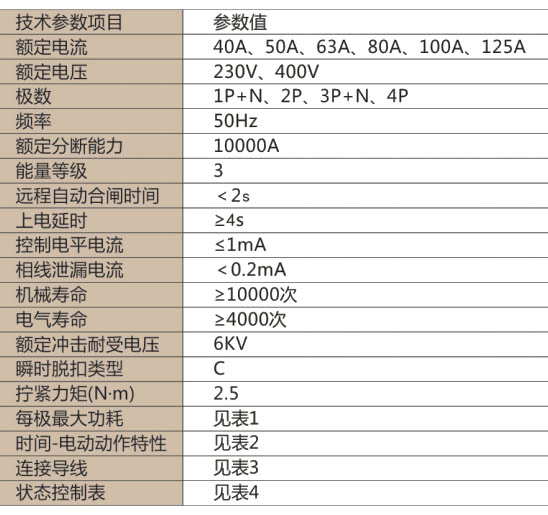

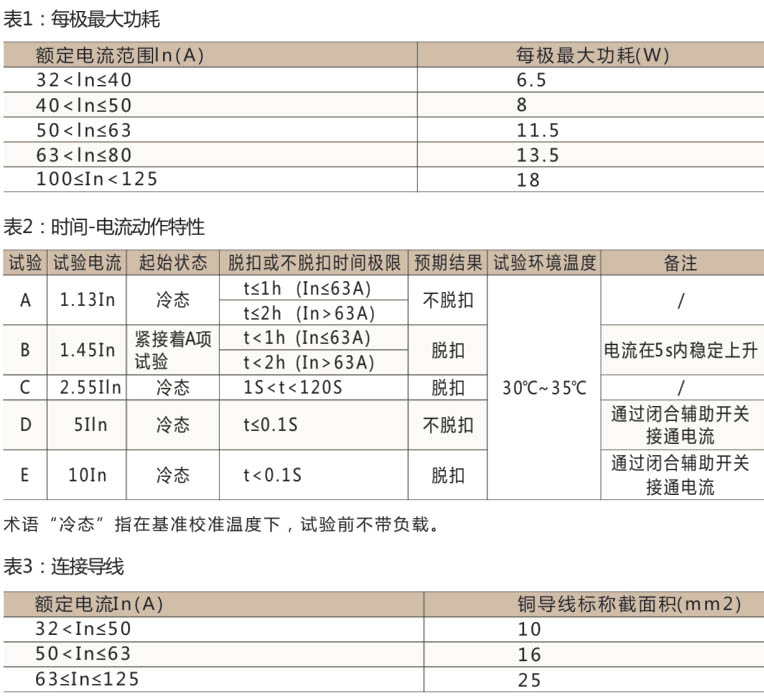

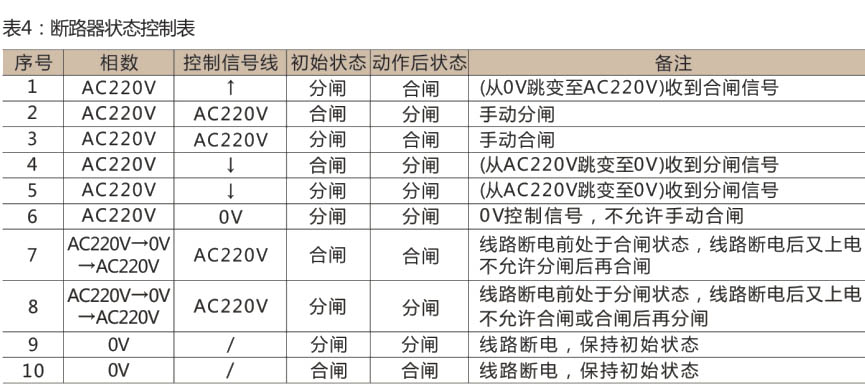

五，規格和技術參數

DZ47LE-125C小型重合閘斷路器-上海人民電器開關廠集團有限公司

六，正常工作和安裝條件

● 環境溫度:-25℃-+65℃,且24h的平均溫度值不超過+35℃
● 海拔調試:不超過2000m;
● 汙染等級:2級;
● 防護等級:IP20;
● 安裝類別:Ⅱ類及Ⅲ類;
● 安裝方式:採用35mm寬安裝導軌垂直安裝,任何方向充差20;
● 接線方式:用螺釘壓緊接線,擰緊力矩2.5Nm。
